十字軸式萬向聯軸器簡介和選用

    十字軸式萬向聯軸器是一種最常用的聯軸器。利用其結構的特點能使不在同一軸線或軸線折角較大(10° -35°)或軸向移動較大的兩軸等角速連續回轉，并可靠地傳遞轉矩和運動。其主要特點為:1.具有較大的角度補償能力。2.結構緊湊合理。3.承載能力大。4.傳動效率高。用于大功率傳動，節能效果明顯。5.運載平穩，噪聲低，裝拆維護方便。

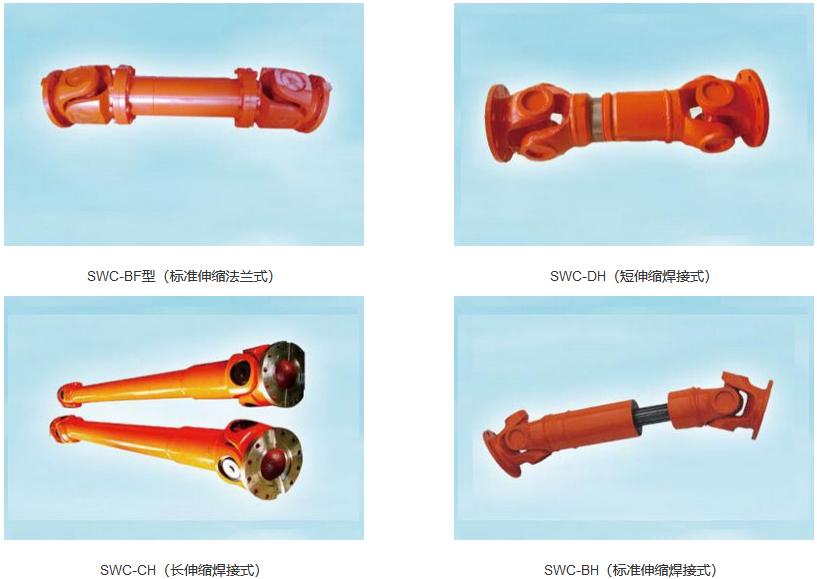

十字軸式萬向聯軸器的標記示例

十字軸式萬向聯軸器的選用

Tc=T×K=9. 55N/n×K ≤ Tn或Tf
式中:Tc計算轉矩KN.m
     T一理論轉矩KN.m
     TC一公稱轉矩KN.m(見參數表)
     Tf一疲勞轉矩KN.m(頻繁正反轉時用)
     N-驅動功率KW
     n一聯軸器工作轉速r/min
     K-綜合系數一般選K=1.2-3.0，或者參照JB/T 3241-91,
     JB/T 5513-91, JB/T 3243-93以及JB/2Q 4383-96等標準參考的系數計算。
